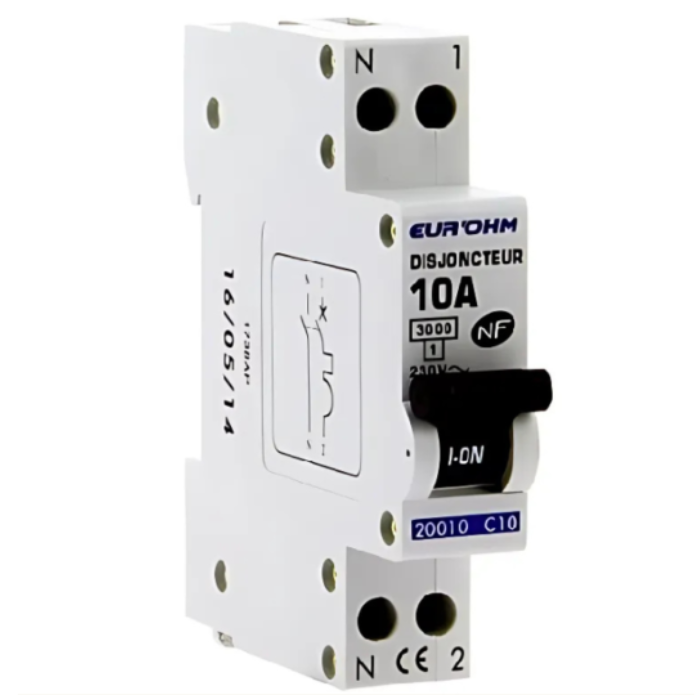

Disjoncteur 1P+N 10A NF, connexion vis haut/bas 3KA

Ce disjoncteur 1P+N à connexion à vis haut/bas est conçu pour assurer la protection des départs de circuits électriques contre les surcharges et courts-circuits. Grâce à son déclenchement magnétothermique, il garantit sécurité, fiabilité et performance dans les installations domestiques, tertiaires ou industrielles. Conforme à la norme EN 60898-1, il s’installe facilement sur rail DIN standard.

Caractéristiques techniques :

- Type de disjoncteur : 1P+N (1 pôle protégé + neutre)

- Technologie de déclenchement : Magnétothermique

- Courbe de déclenchement : C (usage général, adapté aux circuits avec courant d’appel modéré)

- Nombre de pôles protégés : 1

- Tension d'emploi assignée (Ue) : 230 V~

- Tension d'isolement assignée (Ui) : 250 V

- Tension assignée de tenue aux chocs (Uimp) : 4000 V

- Courant assigné (In) : 10A

- Fréquence assignée (fn) : 50 Hz

- Pouvoir de coupure (Icn/Icn1) : 3000 A

- Classe de limitation d’énergie : 1

- Température de calibration : 30 °C

- Indice de protection (IP) : IP20 (protection contre les corps solides > 12,5 mm)

- Température d’utilisation : de -5 °C à +40 °C

- Norme : EN 60898-1:2003 + A1:2004 + A11:2005 + A12:2008 + A13:2012

- Certification NF délivrée par le LCIE (Laboratoire Central des Industries Électriques)

- Conforme à la directive 2014/35/UE relative aux équipements électriques basse tension

???? Préconisations d’installation :

- Connexion : Bornes à vis – montage haut/bas

- Couple de serrage maximum des vis : 1,8 N·m

- Montage : Sur rail DIN symétrique (conforme EN 60715)

- Format modulaire : pour intégration directe dans les coffrets électriques standards

✅ Avantages professionnels :

- Installation rapide et standardisée

- Protection fiable des circuits d’éclairage, prises ou équipements électroniques

- Conformité réglementaire complète

- Maintenance facilitée grâce à la connexion par vis
